工作原理
◆ 膜片把电磁脉冲阀分成前、后二个气室，当接通压缩空气时，压缩空气通过节流孔进入后气室，此时后气室压力将膜片组件紧贴阀的输出口，电磁脉冲阀处于“关闭”状态。
◆脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁后移，阀后气室放气孔打开，后气室迅速失压，膜片组件后移，压缩空气通过阀输出口喷吹，电磁脉冲阀处于“开启”状态。
◆脉冲喷吹控制仪电信号消失，电磁脉冲阀衔铁复位，后气室放气孔关闭，后气室压力升高使膜片组件紧贴阀的输出口，电磁脉冲阀又处于“关闭”状态。

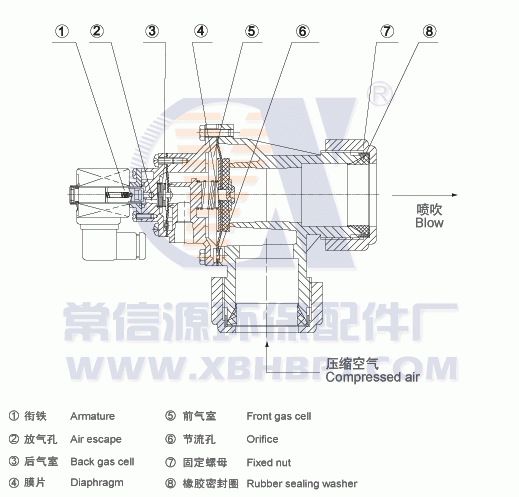

内部结构
◆ 膜片把电磁脉冲阀分成前、后二个气室，当接通压缩空气时，压缩空气通过节流孔进入后气室，此时后气室压力将膜片组件紧贴阀的输出口，电磁脉冲阀处于“关闭”状态。
◆脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁后移，阀后气室放气孔打开，后气室迅速失压，膜片组件后移，压缩空气通过阀输出口喷吹，电磁脉冲阀处于“开启”状态。
◆脉冲喷吹控制仪电信号消失，电磁脉冲阀衔铁复位，后气室放气孔关闭，后气室压力升高使膜片组件紧贴阀的输出口，电磁脉冲阀又处于“关闭”状态。
内部结构

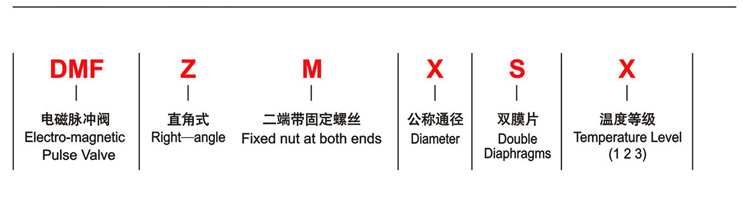

型号含义
技术参数
参数项 | 参数值 |
| 工作压力 | 0.4Mpa-0.6Mpa |
| 工作介质 | 清洁空气（经过除油、除水处理的洁净气体） |
| 电压 |
DC24V AC110V AC220V |
| 电流 | 0.8A， 0.46A 0.23A |
温度等级 | -25℃-80℃，-25℃-150℃，-25℃-220℃ |
| 空气相对湿度 | ≤85% |
| 防护等级 |
IP65 |
| 使用寿命 |
100万次或三年（规范安装、正确使用、合理维护条件下） |
材质说明
参数项 | 参数值 |
| 阀体 | ADC12铝合金 |
| 先导组件 | 430FR不锈钢等材料 |
| 膜片 | 进口丁晴橡胶 |
| 弹簧 | 321不锈钢 |
| 紧固件 | 302不锈钢 |
备注：
◆以上参数经四川省计量测试技术研究单位试验检测，达到中华人民共和国国家标准。
◆产品每项指标均经过严格检测，合格后进入装配，成品阀均通过通电通气检测合格后，准予出厂。
使用保养
规格型号
序号 | 型号规格 | 公 制 | 英 制 | 膜片数 | 进气口尺寸 | 出气口连接形式 | 重 量 |
1 | DMF-Y-25 | 25 | 1" | 1 | φ34 | φ34 | 1.30kg |
2 | DMF-Y-40S | 40 | 11/2" | 2 | φ48 | φ48 | 2.00kg |
规格尺寸
安装方法

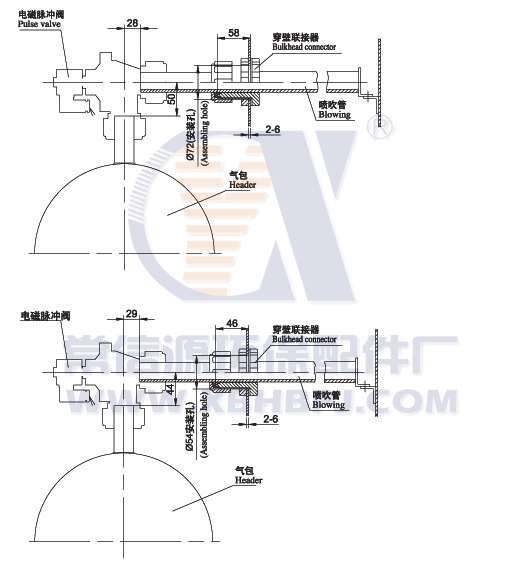

◆电磁脉冲阀输入端（IN）与气包金属管相连接，其输出端与除尘器喷吹管相连接，连接螺纹间应填装密封材料（四氟乙烯生料带或密封膏）利于紧固密封。
DMF-ZM直角式电磁脉冲阀安装方法
使用保养
编号 | 故障现象 | 原因分析 | 排除方法 |
◆ 个别脉冲阀在安装后常开，从阀门出气口通过喷吹管漏气 ◆电磁阀线圈发烫 | ◆线圈常通电 | ◆用电表测量线圈是否常通电。 ◆检查脉冲控制仪，以更正错误接线或PLC编程出错 | |
◆所有阀无法打开但先导部分有动作 | ◆检查气包压力是否过低 | ◆排查漏气 | |
◆个别脉冲阀在通电后，阀门关不死，隔膜不能复位从阀门 | ◆脉冲宽度时间过长，线圈长时间通电，产生电磁记忆现象，导致先导杆不能复位，膜片不能关闭，气包压力低，补气不足。 | ◆检查脉冲控制仪宽度参数； ◆更换先导头或线圈。 | |
◆某些阀不工作其他阀正常 | ◆检查阀的线路连接及线圈 | ◆更换配件 | |
◆所有阀无法关闭有漏气,气包压力无法建立 | ◆Y型阀同一气包的某几个阀漏气造成所有阀漏气的假像 ◆Z型阀，阀的进气口与喷吹口相反安装 | ◆重新安装 | |
◆个别脉冲阀通电后打不开，电磁线圈不动作 | ◆供电不足； ◆脉冲宽度太短阀开启时间短； | ◆检查脉冲控制仪电压是否与线圈匹配； ◆调整脉冲宽度 ◆更换线圈 | |
◆某些阀无法关闭有漏气 | ◆有杂质吸附在膜片上动铁芯有卡死现象 | ◆清洁膜片检查膜片是否完整检查动铁芯及气塞 | |
◆有电压但阀不动作 | ◆膜片损坏或节流孔受堵 | ◆及时更换配件 | |
◆低于-20C°阀有漏气或无法打开 | ◆阀内有结冰现象 | ◆注意保温 |
