除尘骨架

概述
除尘骨架即除尘器袋笼，袋式除尘器必备配件，用于支撑滤袋的框架肋骨，除尘骨架质量直接影响滤袋使用寿命和过滤状态,故应轻巧无毛刺易安装维护。

除尘骨架原材料

优质镀锌钢丝、低碳钢丝、不锈钢线材等。
除尘骨架材质一般采用足够强度和刚度的冷拔不锈钢丝或铁丝，使用高频焊机一次焊接骨架成型，直径一般2.0-4.5，其他规格可以定制，外表防腐处理不一样，有镀锌、喷塑、镀有机硅等处理方式处理。按照材质可分为不锈钢除尘骨架和铁丝除尘器骨架。

除尘骨架焊接制作过程

拔丝机—调直切断机—内圈缠绕成型机—内圈半自动对焊机—多头点凸焊机—封口点焊机—封底点焊机—酸洗钝化清洗设备—电镀设备—静电喷涂设备—恒温烘干设备。

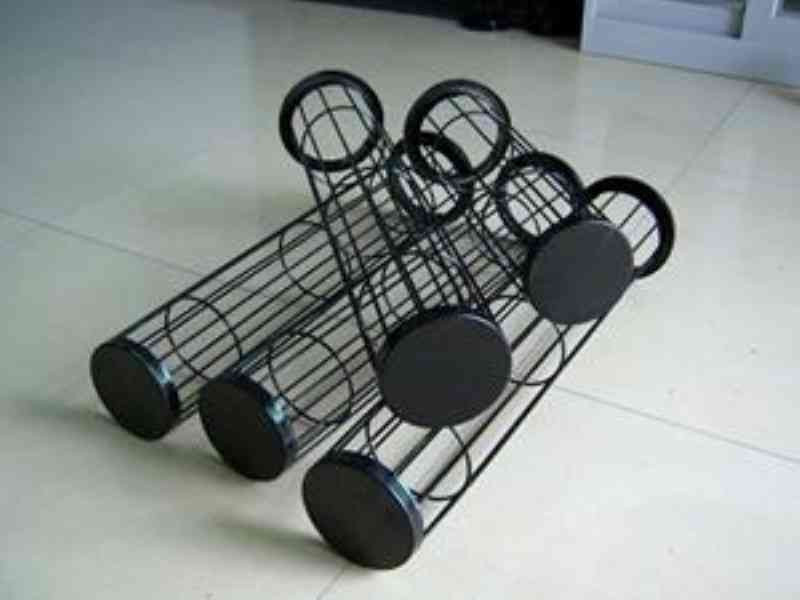

除尘骨架图片

碳钢丝或不锈钢丝存在着大量的油污,使用之前应采用酸洗和磷化进行除污,除锈处理。在除尘器骨架焊接制造过程中，不应有毛刺和焊瘤，要求焊点牢固，整个框架结构坚固牢靠，外形稳定。骨架的毛刺要清理干净，否则会减少除尘布袋的使用寿命和降低除尘效率。骨架制作成型后需要采取铬化，镀锌，有机硅或者喷塑等方式进行防腐，防震动，耐高温处理，可以有效避免使用环境对除尘器的除尘效率和整个除尘设备运行的不良影响。

除尘骨架的制做标准

1、除尘骨架要求支撑环和纵筋分布均匀，并需有足够的强度和刚度，能承受滤袋在过滤及清灰状态中的气体压力，能防止在正常运输和安装过程中发生的碰撞和冲击所造成的损坏和变形。
2、弹簧式除尘骨架要有足够的圈数和弹性，拉开后间距要均匀。
3、除尘骨架所有的焊点都应焊接牢固，不允许有脱焊、漏焊和虚焊。
4、除尘骨架与除尘滤袋接触的表面应平滑光洁，不允许有焊疤、毛刺和凹凸不平。
5、除尘骨架表面必须经过防腐蚀处理，根据不同需要进行电镀、喷塑或涂漆，如用于高温，其防腐蚀外理应清满足使用温度的要求。

除尘器骨架特点

1、轻巧、光滑、挺直、有强度；
2、焊接处无焊瘤、无脱焊、无虚焊、无毛刺；
3、耐腐、耐高温，有效避免骨架表面锈蚀与滤袋黏结。
4、安装和维护方便；
5、使用寿命长。

除尘器骨架分类

按除尘器骨架生产类型为：

1. 圆袋型（外滤袋）

2. 圆袋弹簧型（外滤式）

3. 扁袋型（外滤式）（椭圆形、菱形）

4. 信封型

5. 多节式框架（椭圆型多节框架. 圆袋型多节框架（插节式、卡盘式））

6. 成品框架（带文氏管的框架. 塑料袋、铁架包装的框架. 排列整齐的菱形框架）
